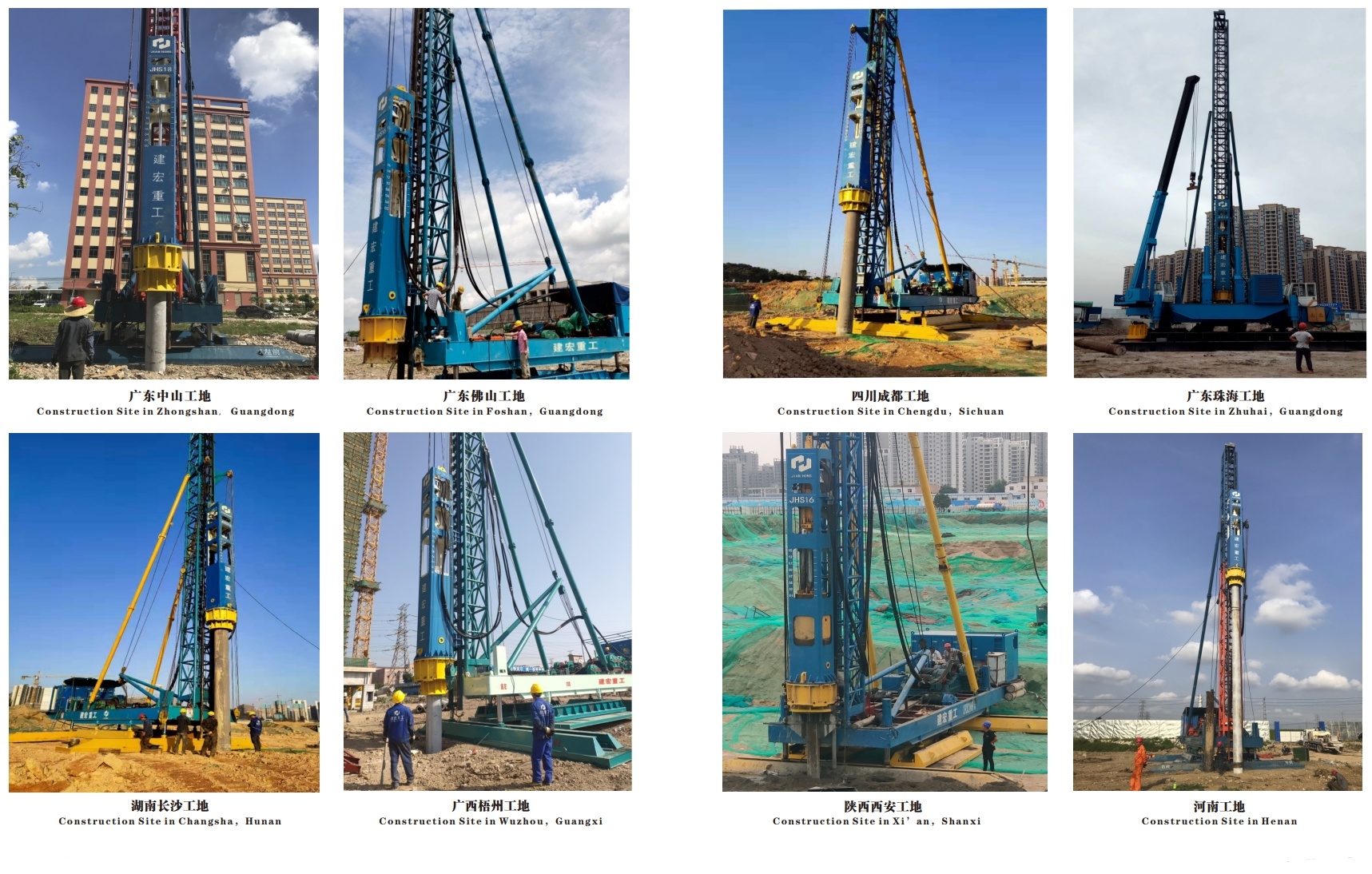

環保液壓打樁錘

1、打擊能量大，穿透力強； 2、操作簡單，行程可無級調節； 3、噪音低，無污染； 4、高效、節能，可以重錘輕擊； 5、打樁數據可實時監控； 6、適應范圍廣：廣泛應用于建筑，橋梁，碼頭和海洋工程等樁基礎施工建設。

概要描述： 1、打擊能量大，穿透力強； 2、操作簡單，行程可無級調節； 3、噪音低，無污染； 4、高效、節能，可以重錘輕擊； 5、打樁數據可實時監控； 6、適應范圍廣：廣泛應用于建筑，橋梁，碼頭和海洋工程等樁基礎施工建設。

所屬分類：

環保液壓打樁錘

服務支持：

400-062-6868

產品咨詢

推薦產品

hiddenValue

產品描述
產品參數

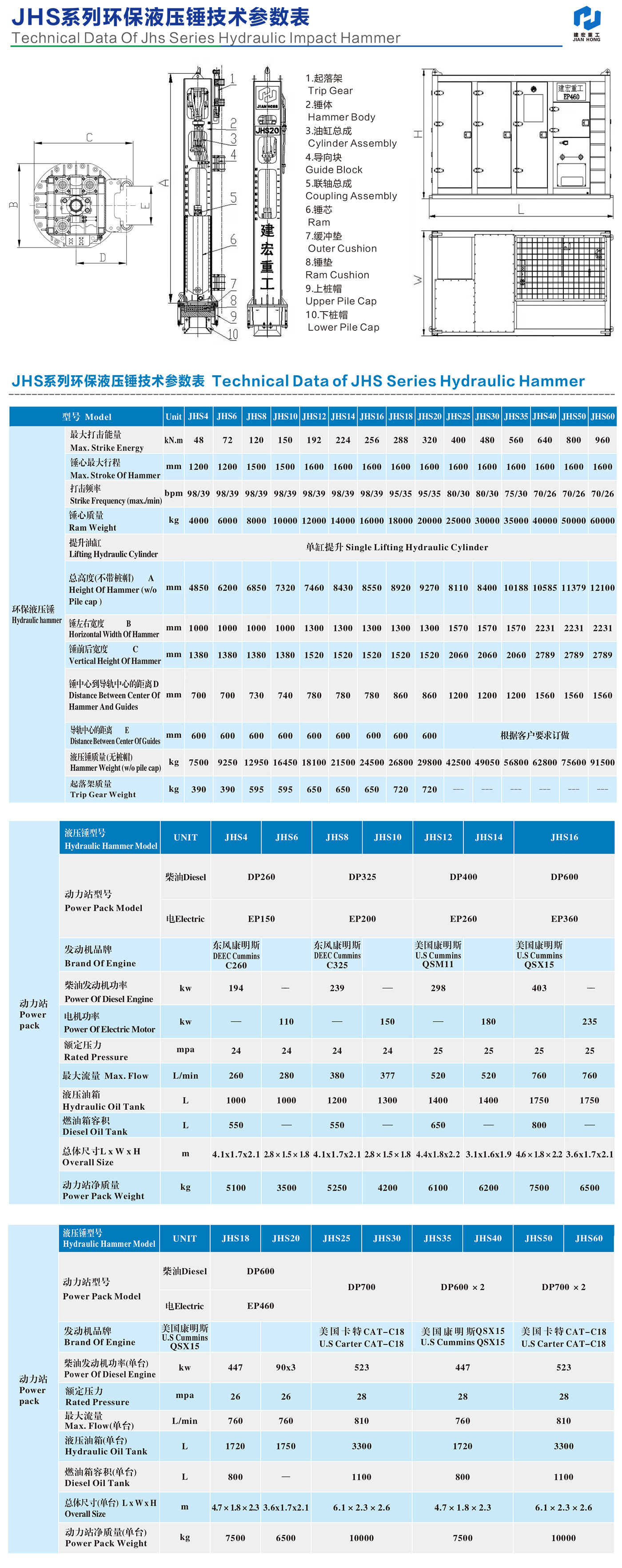

JHS系列環保液壓錘技術參數表

型號		Unit	JHS4	JHS6	JHS8	JHS10	JHS12	JHS14	JHS16	JHS18	JHS20	JHS25	JHS30	JHS35	JHS40	JHS50	JHS60
環保液壓錘 Hydraulic hammer	最大打擊能量	kN.m	48	72	120	150	192	224	256	288	320	400	480	560	640	800	960
	錘心最大行程	mm	1200	1200	1500	1500	1600	1600	1600	1600	1600	1600	1600	1600	1600	1600	1600
	打擊頻率	bpm	98/39	98/39	98/39	98/39	98/39	98/39	98/39	95/35	95/35	80/30	80/30	75/30	70/26	70/26	70/26
	錘心質量	kg	4000	6000	8000	10000	12000	14000	16000	18000	20000	25000	30000	35000	40000	50000	60000
	提升油缸	單缸提升 Single Lifting Hydraulic Cylinder
	總高度(不帶樁帽) A	mm	4850	6200	6850	7320	7460	8430	8550	8920	9270	8110	8400	10188	10585	11379	12100
	錘左右寬度 B	mm	1000	1000	1000	1000	1300	1300	1300	1300	1300	1570	1570	1570	2231	2231	2231
	錘前后寬度 C	mm	1380	1380	1380	1380	1520	1520	1520	1520	1520	2060	2060	2060	2789	2789	2789
	錘中心到導軌中心的距離D	mm	700	700	730	740	780	780	780	860	860	1200	1200	1200	1560	1560	1560
	導軌中心的距離 E	mm	600	600	600	600	600	600	600	600	600	根據客戶要求訂做
	液壓錘質量 (無樁帽)	kg	7500	9250	12950	16450	18100	21500	24500	26800	29800	42500	49050	56800	62800	75600	91500
	起落架質量	kg	390	390	595	595	650	650	650	720	720	---	---	---	---	---	---

JHS系列環保液壓錘技術參數表

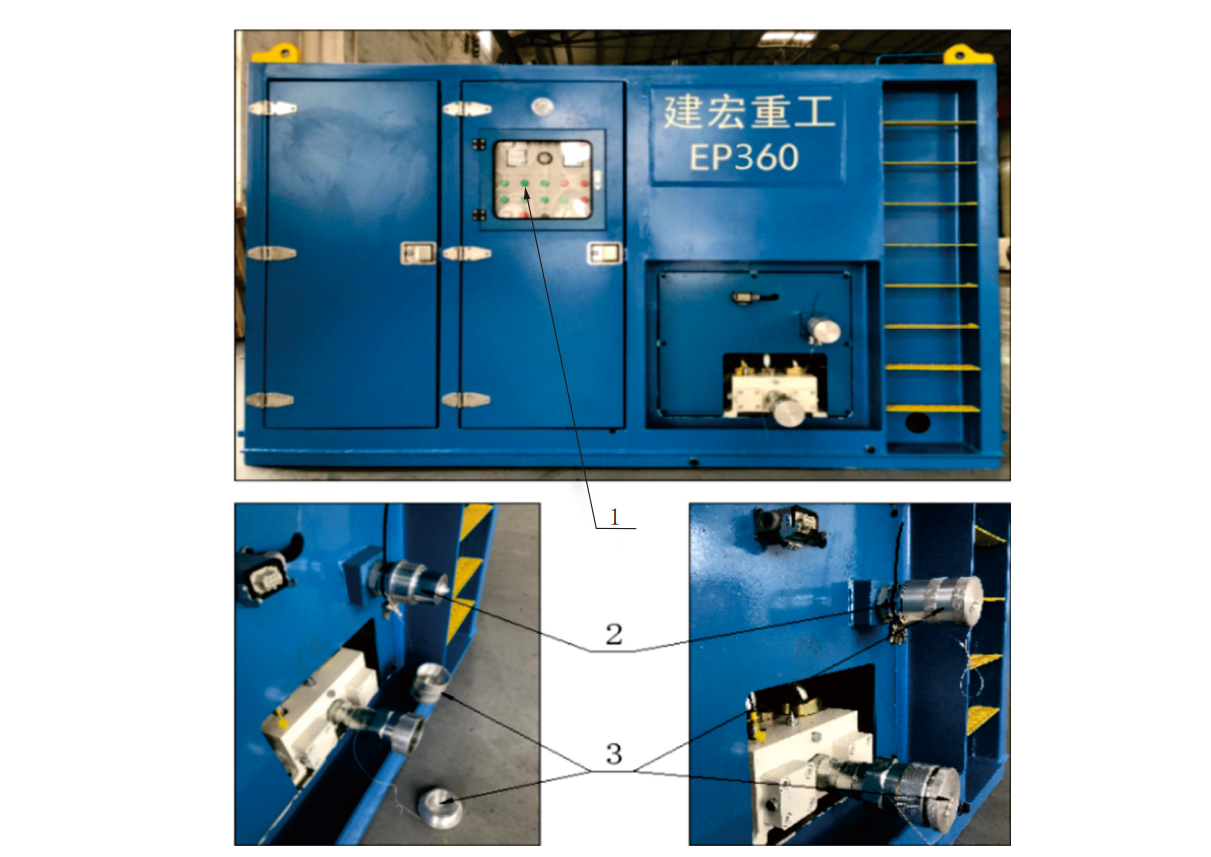

動力站	液壓錘型號	UNIT	JHS4	JHS6	JHS8	JHS10	JHS12	JHS14	JHS16
	動力站型號	柴油Diesel	DP260		DP325		DP400		DP600
	動力站型號	電Electric	EP150		EP200		EP260		EP360
	發動機品牌		東風康明斯 C260		東風康明斯 C325		美國康明斯 QSM11		美國康明斯 QSX15
	柴油發動機功率	kw	194		239		298		403
	電機功率	kw		110		150		180		235
	額定壓力	mpa	24	24	24	24	25	25	25	25
	最大流量	L/min	260	280	380	377	520	520	760	760
	液壓油箱	L	1000	1000	1200	1300	1400	1400	1750	1750
	燃油箱容積	L	550		550		650		800
	總體尺寸L x W x H	m	4.1x1.7x2.1	2.8×1.5×1.8	4.1x1.7x2.1	2.8×1.5×1.8	4.4x1.8x2.2	3.1x1.6x1.9	4.6×1.8×2.2	3.6x1.7x2.1
	動力站凈質量	kg	5100	3500	5250	4200	6100	6200	7500	6500

動力站	液壓錘型號	UNIT	JHS18	JHS20	JHS25	JHS30	JHS35	JHS40	JHS50	JHS60
	動力站型號	柴油Diesel	DP600		DP700		DP600×2		DP700×2
		電Electric	EP460
	發動機品牌	美國康明斯 QSX15			美國卡特 CAT-C18 U.S Carter CAT-C18		美國康明斯 QSX15 U.S Cummins QSX15		美國卡特 CAT-C18 U.S Carter CAT-C18
	柴油發動機功率(單臺)	kw	447	90x3	523		447		523
	額定壓力	mpa	26	26	28		28		28
	最大流量(單臺)	L/min	760	760	810		760		810
	液壓油箱(單臺)	L	1720	1750	3300		1720		3300
	燃油箱容積(單臺)	L	800	——	1100		800		1100
	總體尺寸(單臺)	m	4.7×1.8×2.3	3.6x1.7x2.1	6.1×2.3×2.6		4.7×1.8×2.3		6.1×2.3×2.6
	動力站凈質量(單臺)	kg	7500	6500	10000		7500		6500

環保液壓打樁錘的特點

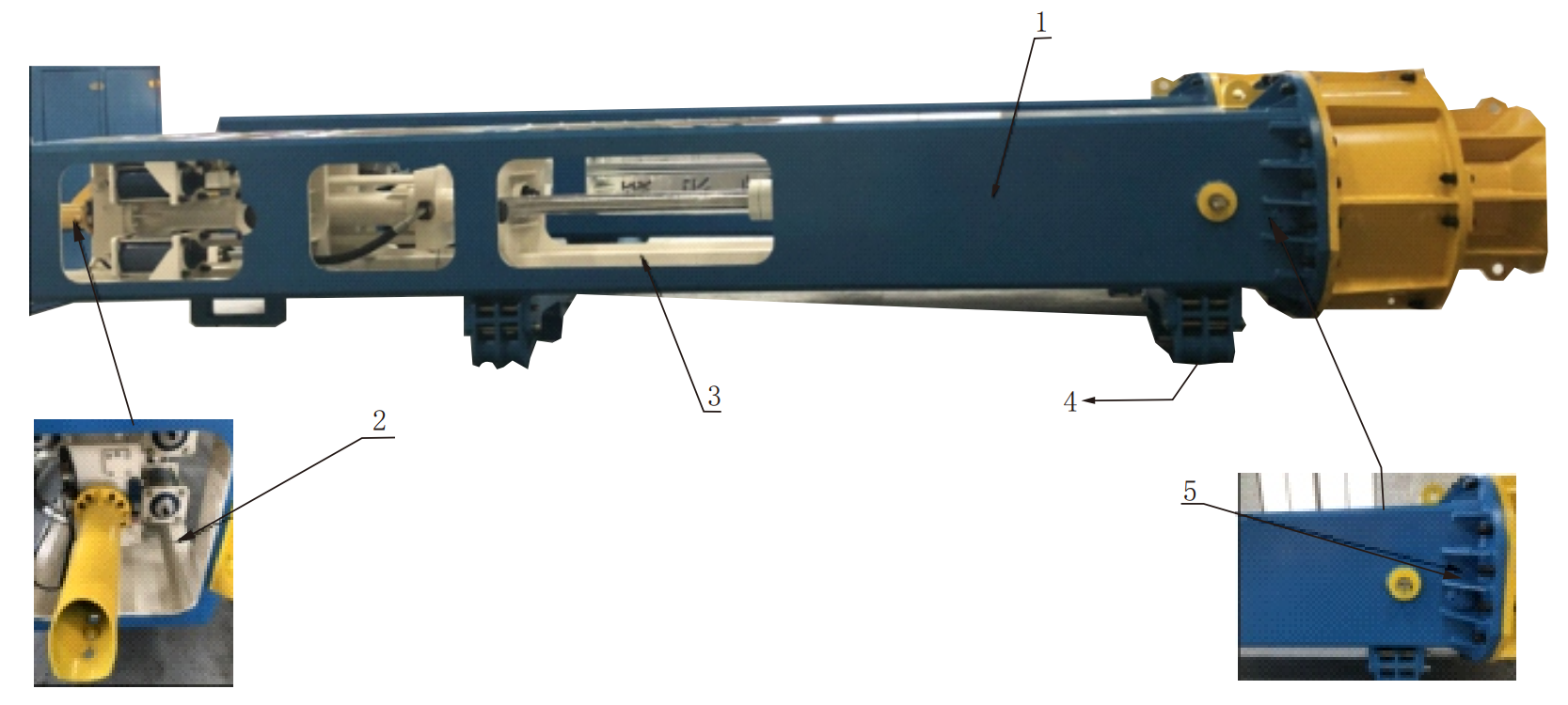

1、錘體

1.錘體下端面板不開方口，增加錘身強度剛性，有效防止變形。
2.用鋼絲將傳感器座與錘體連接起來，就算螺絲松開，傳感器座也不會掉下來，增加安全性。
3.錘體四邊的四根主要方管，全部用12. 5mm厚的Q345B方鋼，經加工后再與面板焊接，焊后整體退火再精加工，做為整錘支撐，增加錘身強度和耐用性。
4.加長導向塊，增加與導軌接觸面積，有效保護樁架導軌。
5.取消錘殼下部的排氣孔，讓錘芯下降打樁時，氣流不能橫向沖出，減少噪聲。
6.錘殼內表面高粘附性的波紋油漆，打樁時錘芯撞擊錘墊時發出的聲音，可被波紋油漆的凸凹表面所減弱，達到降低噪聲的效果。

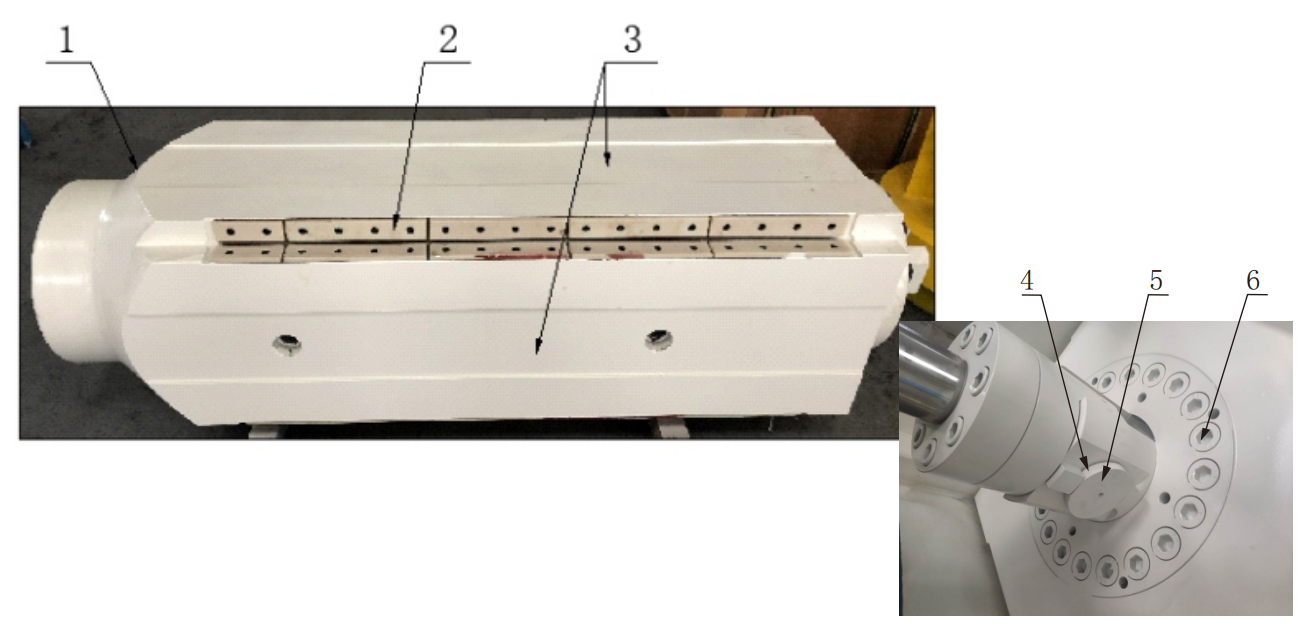

2、錘芯總成

1.錘芯頭部做成80度的錐度，減少風阻，讓錘芯下降速度更快，打擊力更強勁。
2.錘芯與錘殼接接的八個面，全部安裝加厚的塑料王材料，不讓錘芯與錘殼的鋼性材料直接接觸，起到保護錘芯和錘殼的作用，而且此塑料王材料比普通的材料耐用65%。
3.錘芯四面開氣槽，錘芯下降打樁時，氣流沿著氣槽往上走，減少噪聲。
4.防轉檔塊一體銑出，防止松動跌落。
5.錘芯和活塞桿連接處用進口萬向軸承，有效糾正油缸走偏時的缺陷。
6.錘芯頂蓋采用多個高強度螺栓連接，使其受力均勻，防止螺栓松動，更好的保護減震墊，延長油缸的使用壽命。

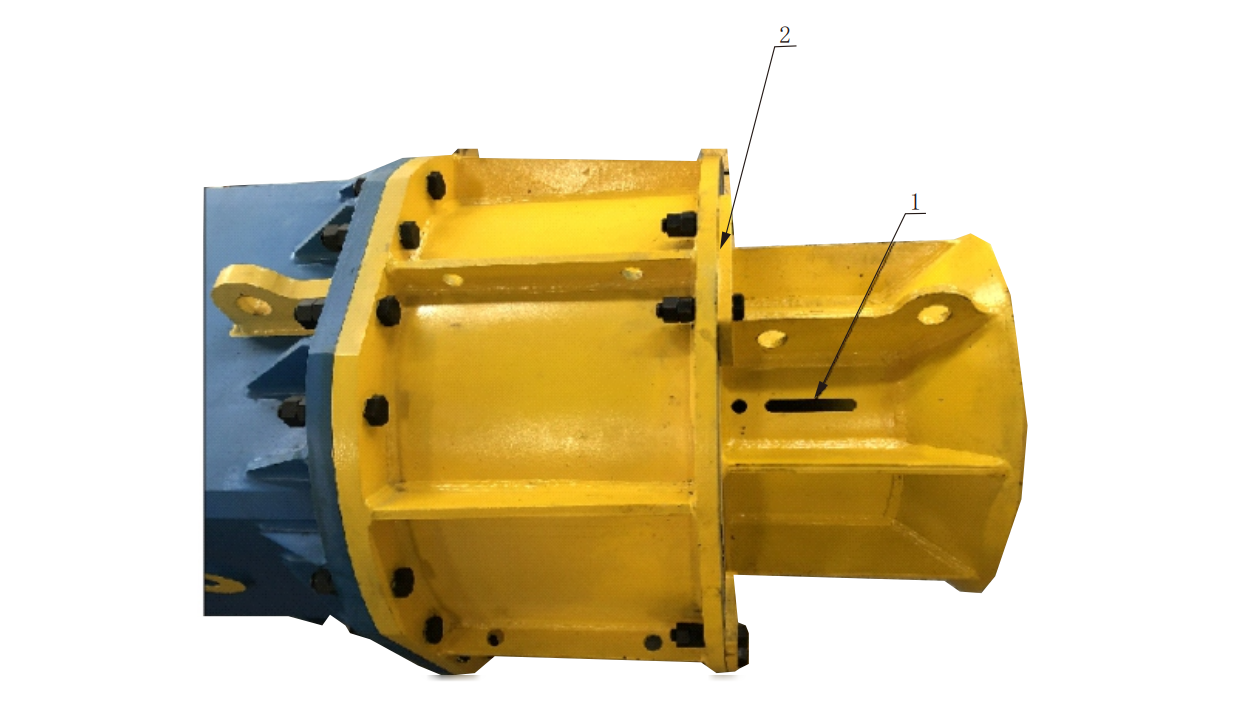

3、樁帽總成
